Cara menyambung ketiga kabel termokopel

1. Pengertian Termokopel

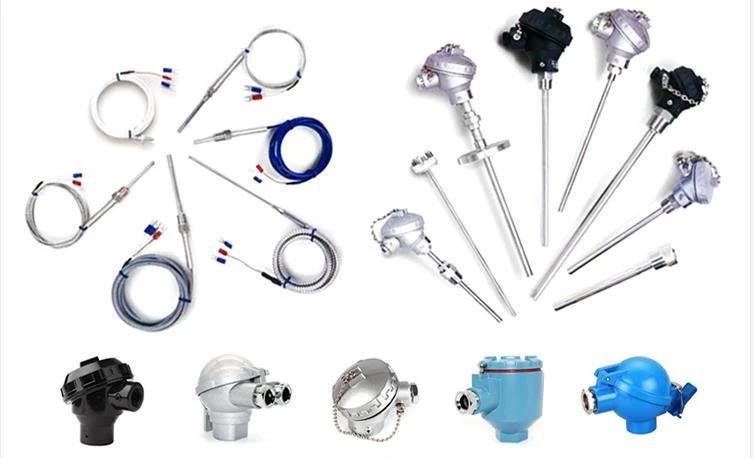

Termokopel adalah sensor yang digunakan untuk mengukur suhu dan merupakan termistor berpasangan yang terdiri dari dua kabel logam berbeda. Ia menggunakan efek termoelektrik untuk mengukur suhu, dan ketika suhu dua kabel logam berbeda, gaya gerak listrik dihasilkan.
2. Prinsip kerja termokopel
Prinsip kerja termokopel didasarkan pada efek termoelektrik, artinya ketika dua bahan logam yang berbeda bersentuhan, jika suhu pada kedua titik kontak berbeda, maka akan timbul gaya gerak listrik. Gaya gerak listrik ini sebanding dengan perbedaan suhu.
3. Metode pengkabelan untuk termokopel
Termokopel umumnya terdiri dari dua kabel logam yang berbeda, salah satunya disebut "ujung panas" dan yang lainnya disebut "ujung dingin". Metode pengkabelan termokopel terutama mencakup metode kawat tunggal, metode kawat ganda, dan metode tiga kawat.
Hubungkan ujung panas ke terminal ground alat ukur, sedangkan ujung dingin tidak tersambung. Metode ini cocok untuk mengukur suhu relatif, namun dapat mengakibatkan kesalahan yang signifikan.
Hubungkan ujung panas dan dingin masing-masing ke dua port masukan pada alat ukur. Metode ini dapat mengurangi kesalahan dan meningkatkan akurasi pengukuran.
Hubungkan ujung panas dan dingin ke dua port masukan pada alat ukur, dan pada saat yang sama, sambungkan kabel kompensasi antara ujung panas dan dingin ke port kompensasi alat ukur. Metode ini selanjutnya dapat mengurangi kesalahan dan meningkatkan akurasi pengukuran, terutama cocok untuk transmisi jarak jauh.
4. Bidang penerapan termokopel
Termokopel banyak digunakan dalam pengendalian industri dan pengukuran laboratorium, terutama dalam pengukuran suhu pada suhu tinggi dan lingkungan yang keras. Ini biasanya digunakan di bidang-bidang seperti boiler, kontrol suhu tungku, dan pengukuran suhu logam cair suhu tinggi.
5. Kelebihan dan kekurangan termokopel
Mampu mengukur di lingkungan bersuhu tinggi.
Ketahanan korosi yang kuat, cocok untuk kondisi proses yang keras.
Rentang pengukurannya luas dan bisa mencapai beberapa ribu derajat Celcius.
Linearitas yang buruk dan pengukuran yang relatif rendah.
Sensitivitas rendah dan respons lambat terhadap suhu.
Dibandingkan dengan sensor suhu lainnya, sensor ini lebih kompleks dan mahal.
6. Tindakan pencegahan dalam penggunaan termokopel
Saat menggunakan termokopel, hal-hal berikut harus diperhatikan:
Tabung pelindung termokopel harus terbuat dari bahan yang sesuai untuk menahan korosi dan suhu tinggi.
Sambungan sirkuit harus kokoh dan andal untuk menghindari kendor atau terputus.
Hindari kontak dekat antara termokopel dan peralatan berdaya tinggi atau sumber interferensi elektromagnetik untuk menghindari mempengaruhi pengukuran.
Kalibrasi dan pertahankan termokopel secara teratur untuk memastikan keakuratan pengukuran.
Termokopel adalah sensor suhu yang umum digunakan yang menggunakan efek termoelektrik untuk mengukur suhu. Saat menggunakan termokopel, metode pengkabelan yang berbeda dapat dipilih sesuai kebutuhan untuk meningkatkan akurasi pengukuran. Termokopel banyak digunakan dalam kontrol industri dan pengukuran laboratorium, dan memiliki kinerja pengukuran suhu yang baik di suhu tinggi dan lingkungan yang keras.
