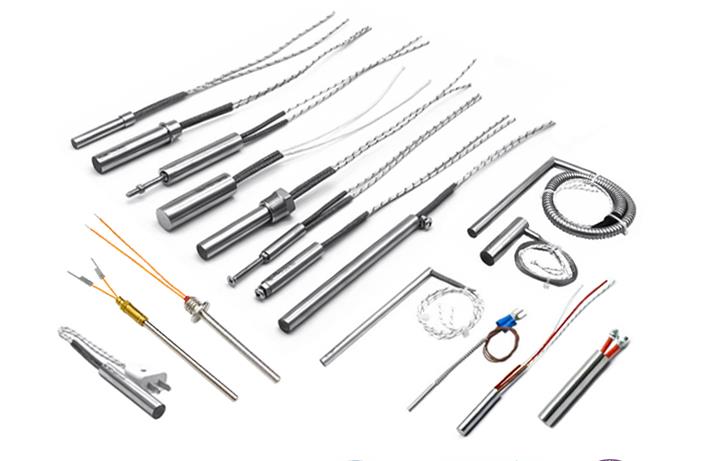

Bagaimana cara membuat pemanas kartrid?

Pembuatan pemanas kartrid melibatkan beberapa langkah dan memerlukan beberapa bahan dan alat khusus. Berikut ini adalah garis besar prosesnya:

**Bahan dan alat:**

1. **Elemen Pemanas:** Kawat nikrom atau pita pemanas resistansi.
2. **Bahan Isolasi:** Tabung atau lembaran isolasi keramik atau mika suhu tinggi.
3. **Bahan Selubung:** Tabung baja tahan karat atau Incoloy (paduan suhu tinggi), dengan ketebalan dinding yang sesuai untuk kerapatan watt yang diinginkan.
4. **Termokopel (opsional):** Kawat dan isolasi termokopel tipe K atau J, untuk pemantauan dan kontrol suhu.
5. **Tutup Ujung atau Terminal:** Tutup ujung kuningan atau baja tahan karat, pin terminal, dan bahan epoksi atau brazing suhu tinggi.
6. **Winding Mandrel:** Mandrel atau bentuk yang sesuai dengan diameter dalam pemanas kartrid yang Anda inginkan.
7. **Alat:** Pengupas kabel, tang crimping, besi solder atau obor las, pipa panas menyusut, multimeter, dan mesin bor atau mesin bubut (untuk mengebor dan memasang ulir pada tutup ujung).

**Petunjuk langkah demi langkah:**

1. **Desain dan Perhitungan:**
- Tentukan daya keluaran (watt), voltase, dan dimensi pemanas kartrid yang dibutuhkan berdasarkan aplikasi Anda. Hitung resistansi yang dibutuhkan menggunakan Hukum Ohm (V=IR). Pastikan pengukur kawat atau pita pemanas resistansi yang dipilih memberikan resistansi yang diinginkan.

2. **Putar Elemen Pemanas:**
- Lilitkan kawat Nichrome atau pita pemanas resistansi di sekeliling mandrel penggulung, jaga jarak yang sama dan konsisten. Sisakan cukup panjang di kedua ujung untuk menghubungkan ke terminal.

3. **Masukkan Bahan Isolasi:**
- Geser elemen pemanas yang dililitkan ke dalam tabung isolasi keramik atau mika, pastikan pas. Jika menggunakan isolasi lembaran, lilitkan di sekeliling elemen pemanas, amankan dengan perekat suhu tinggi atau pita pembungkus.

4. **Pasang Termokopel (opsional):**
- Jika menggabungkan termokopel, posisikan di sepanjang elemen pemanas, amankan dengan insulasi suhu tinggi atau tanamkan dalam bahan insulasi.

5. **Merakit Sarungnya:**
- Geser rakitan elemen pemanas yang diisolasi ke dalam pipa baja tahan karat atau Incoloy, pastikan tidak ada celah udara antara isolasi dan selubung. Selubung harus cukup panjang untuk menampung elemen pemanas dan menyediakan ruang yang cukup untuk tutup ujung.

6. **Pasang Tutup Ujung atau Terminal:**
- Bor dan buat lubang pada tutup ujung untuk pin terminal atau kabel. Masukkan ujung kabel Nichrome melalui lubang dan kencangkan dengan tang crimping atau solder. Atau, gunakan brazing untuk memasang kabel langsung ke tutup ujung. Oleskan epoksi suhu tinggi untuk menutup sambungan dan mencegah masuknya uap air.

7. **Uji dan Isolasi Sambungan:**
- Gunakan multimeter untuk memeriksa resistansi pemanas yang sudah jadi, pastikan sesuai dengan perhitungan Anda. Pasang pipa penyusut panas di atas sambungan terminal untuk insulasi tambahan dan pelepas tegangan.

8. **Pemeriksaan dan Pengujian Akhir:**
- Periksa pemanas kartrid secara visual untuk melihat tanda-tanda kerusakan, ketidaksejajaran, atau perakitan yang tidak tepat. Uji pemanas di lingkungan yang terkendali, pantau kinerjanya, stabilitas suhu, dan keamanan listriknya.

Perlu diingat bahwa pembuatan pemanas kartrid bisa jadi rumit dan memerlukan perhatian terhadap detail, terutama saat menangani suhu tinggi dan keamanan listrik. Jika Anda tidak berpengalaman dengan tugas tersebut atau tidak memiliki akses ke peralatan yang diperlukan, sebaiknya beli pemanas kartrid siap pakai dari produsen terkemuka atau konsultasikan dengan profesional.
