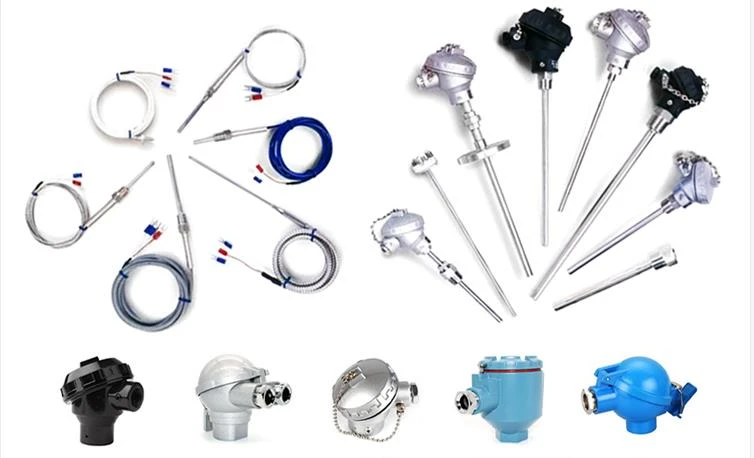

Cara menggunakan termokopel

Editor: Yueqing Changfeng Alat Pengukur Suhu Co., Ltd. Waktu: 6 Desember 2021
Saat menggunakan dan memasang termokopel di lokasi, tindakan pencegahan berikut harus dilakukan untuk memastikan efektivitas pengukuran:
A. Kesalahan terjadi karena kerusakan isolasi
Jika termokopel diisolasi, kotoran atau residu garam yang berlebihan pada tabung pelindung dan pelat tarik dapat menyebabkan isolasi yang buruk antara termokopel dan dinding tungku, yang bahkan lebih parah lagi pada suhu tinggi. Hal ini tidak hanya menyebabkan hilangnya potensi termoelektrik tetapi juga menimbulkan interferensi, dan kesalahan yang diakibatkan terkadang bisa mencapai ratusan derajat.
B. Kesalahan disebabkan oleh pemasangan yang tidak tepat
Jika posisi pemasangan dan kedalaman penyisipan termokopel tidak dapat mencerminkan suhu sebenarnya dari tungku, dengan kata lain termokopel tidak boleh dipasang terlalu dekat dengan pintu dan pemanas, dan kedalaman penyisipan minimal harus 8-10 kali diameter tabung pelindung; Kesenjangan antara selongsong pelindung termokopel dan dinding tidak diisi dengan bahan insulasi, sehingga panas meluap atau udara dingin masuk ke dalam tungku. Oleh karena itu, celah antara selongsong pelindung termokopel dan lubang dinding tungku harus ditutup dengan bahan insulasi seperti lumpur tahan api atau tali asbes untuk mencegah konveksi udara dingin dan panas mempengaruhi keakuratan pengukuran suhu; Ujung dingin termokopel terlalu dekat dengan badan tungku, menyebabkan suhu melebihi 100 derajat; Pemasangan termokopel harus sebisa mungkin menghindari medan magnet dan listrik yang kuat, sehingga termokopel dan kabel kabel listrik tidak boleh dipasang pada saluran yang sama untuk menghindari gangguan dan kesalahan; Termokopel tidak dapat dipasang di area dengan aliran media terukur yang sedikit. Saat mengukur suhu gas di dalam tabung menggunakan termokopel, termokopel perlu dipasang berlawanan arah dengan laju aliran dan melakukan kontak penuh dengan gas.
C. Kesalahan resistensi termal
Pada suhu tinggi, jika ada lapisan abu batubara dan debu yang menempel pada tabung pelindung, ketahanan termal meningkat sehingga menghambat konduksi panas. Pada saat ini, pembacaan suhu lebih rendah dari nilai sebenarnya suhu yang diukur. Oleh karena itu, kebersihan luar tabung pelindung termokopel harus dijaga untuk mengurangi kesalahan.
D. Kesalahan disebabkan oleh kelembaman termal
Karena kelembaman termal termokopel, nilai yang ditunjukkan pada instrumen tertinggal dibandingkan perubahan suhu yang diukur, yang terutama terlihat selama pengukuran cepat. Oleh karena itu, termokopel dengan elektroda termoelektrik yang lebih tipis dan diameter tabung pelindung yang lebih kecil harus digunakan semaksimal mungkin. Jika lingkungan pengukuran suhu memungkinkan, tabung pelindung bahkan dapat dilepas. Karena jeda pengukuran, amplitudo fluktuasi suhu yang dideteksi oleh termokopel lebih kecil dibandingkan fluktuasi suhu tungku. Semakin besar jeda pengukuran, semakin kecil amplitudo fluktuasi termokopel, dan semakin besar perbedaannya dengan suhu tungku sebenarnya. Saat menggunakan termokopel dengan konstanta waktu yang besar untuk pengukuran atau kontrol suhu, meskipun suhu yang ditampilkan pada instrumen berfluktuasi sangat kecil, suhu tungku sebenarnya mungkin sangat berfluktuasi. Untuk mengukur suhu secara akurat, termokopel dengan konstanta waktu kecil harus dipilih. Konstanta waktu berbanding terbalik dengan koefisien perpindahan panas dan berbanding lurus dengan diameter ujung panas termokopel, kepadatan material, dan panas spesifik. Untuk mengurangi konstanta waktu, selain meningkatkan koefisien perpindahan panas, cara yang efektif adalah dengan meminimalkan ukuran ujung panas sebanyak mungkin. Dalam penggunaannya, biasanya digunakan bahan dengan konduktivitas termal yang baik dan selongsong pelindung dengan dinding tipis dan diameter dalam kecil. Dalam pengukuran suhu yang lebih tepat, termokopel kawat telanjang tanpa selongsong pelindung digunakan, namun termokopel rentan terhadap kerusakan dan harus diperbaiki dan diganti tepat waktu.
